链板式输送机

软件版本：Solidworks2020（可编辑，含参数）

文件大小：27.08 MB（格式：.zip）

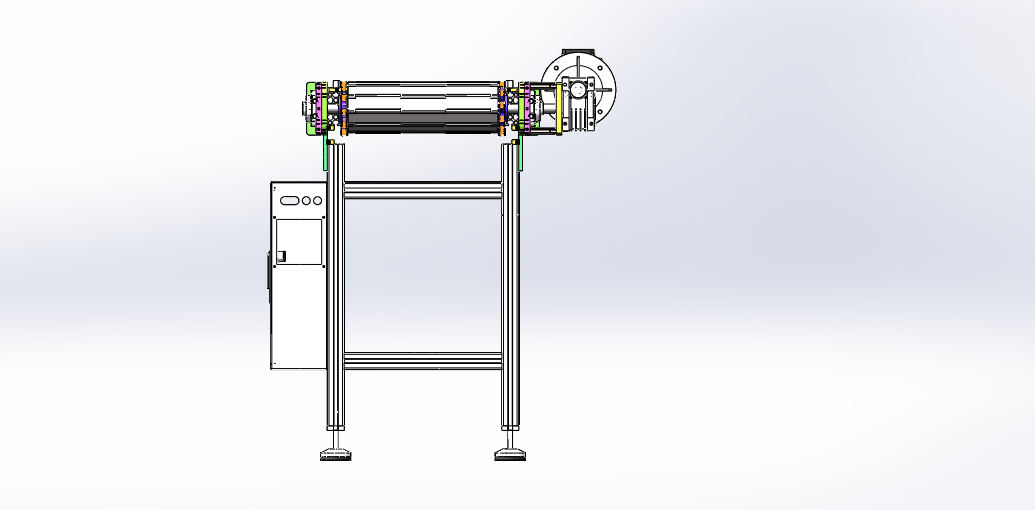

不锈钢链板式输送机 设计思路：输送机尺寸：长度2400mm，宽度510mm，高度1000mm，输送带长度为1500mm，主体机架采用铝型材连接，输送带采用了不锈钢链板，安装普通减速电机，可以调节输送的速度。 不锈钢链板式输送机结构介绍：设备防护罩、铝合金主体机架、不锈钢链板带、传动机构和电气配件构成，各组件结构具体构造如下： 1，铝合金主体机架：由铝型材45*90铝型材组成； 2，不锈钢链板带：由不锈钢链片和链条组成； 3，传动机构：由电机、传动轴、链轮和链条组成。 程序控制系统：设备有1个普通交流电机，调速器可以实现设备的正常运作。 工作原理：不锈钢链板输送机安装链条传动机构实现运送产品。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款不锈钢链板式输送机。

包含以下文件：
