汽车驱动桥螺栓锁紧设备外观图
正视结构图
侧视结构图
俯视结构图
航车滑轮组件
航车结构图
滑轮导轨组件
螺栓锁紧
螺栓锁紧机构升降
螺栓锁紧结构图

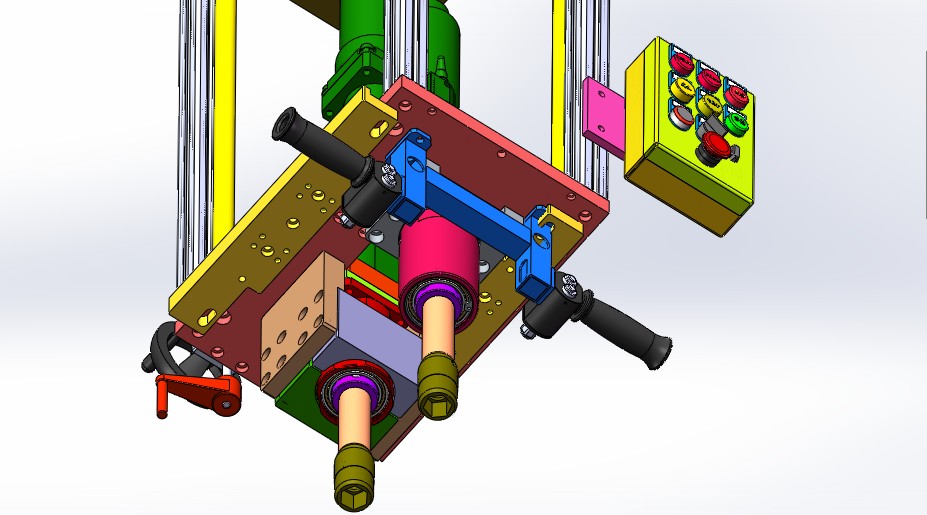

螺栓锁紧模组
锁螺栓结构图
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
软件版本：Solidworks2020（可编辑，含参数）
文件大小：49.09 MB（格式：.zip）
汽车驱动桥螺栓锁紧设备 设计思路：螺栓拧紧枪头悬吊，安装在航吊架子上面，可以在X Y轴方向移动，设备尺寸大小：长度5250mm、宽度为3400mm、高度为4530mm，汽车驱动桥放置在设备底座上面，人工可以拉动螺栓拧紧枪头到对准螺栓的位置，操作按键可以开启设备。 汽车驱动桥螺栓锁紧设备结构介绍：设备防护罩、航吊架子、滑轮运动机构、气动升降机够、螺栓拧紧电批组件和电气配件构成，各组件结构具体构造如下： 1，航吊架子：由底座、立柱和导轨支架组成； 2，滑轮运动机构：由导轨和导轮机构组成； 3，气动升降机够：由导轨和气缸组成； 4，螺栓拧紧电批组件：由电批和螺栓套筒组成。 程序控制系统：设备有1个气缸动作，螺栓拧紧电批2个，使用PLC控制器可以实现设备的正常运作。 工作原理：汽车驱动桥放置在固定模具上，人工拉动拧紧电批对准需要拧紧的螺栓位置，操作按键，螺栓拧紧电批在气缸作用下套紧螺栓，再次按键启动拧紧电批工作。 图纸为solidworks 2018版本设计，一款汽车驱动桥螺栓锁紧设备申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
