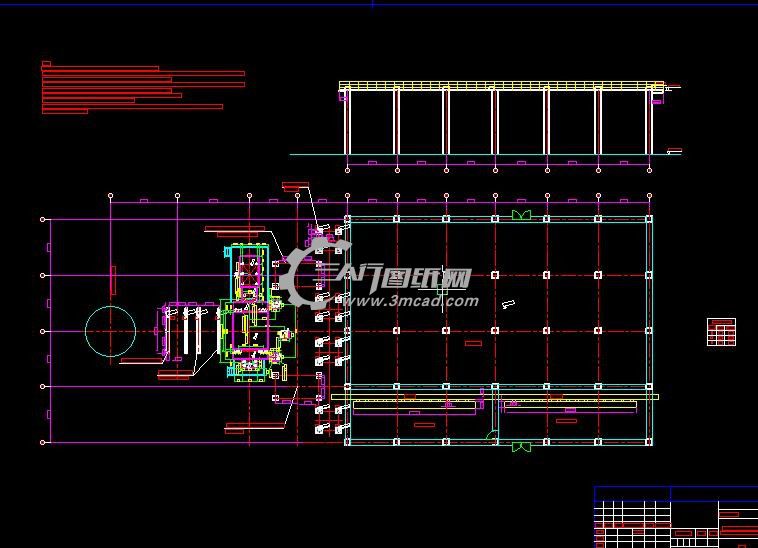

1、高低压配电室位于除尘器下方，高低压配电室单独隔开配置。
2、低压控制柜沟尺寸为600mm（宽）×14500mm(长)×1000mm（深）。电缆沟宽度为600mm，深度与控制柜沟一致;两沟之间设置宽度为300mm的过线通道，用于电缆沟至控制柜电缆通道。
3、高压控制柜沟尺寸为800mm（宽）×13500mm(长)×1000mm（深）。电缆沟宽度为600mm，深度与控制柜沟一致;两沟之间设置宽度为300mm的过线通道，用于电缆沟至控制柜电缆通道。
4、高低压电缆沟设置通道，宽度600mm，用于高低压控制柜间联络线缆通道。
5、电缆沟及备用柜位需安装钢制盖板，现场制作。
6、由于高压柜较高，土建制作时需将轴5-轴6之间的墙体预留，待高压柜摆放完毕后，方能砌筑墙体
7、风机基础详图见资-4,
