文件大小：3.02 MB（格式：.zip）
油泵铭牌 材料：08钢 厚度为1mm

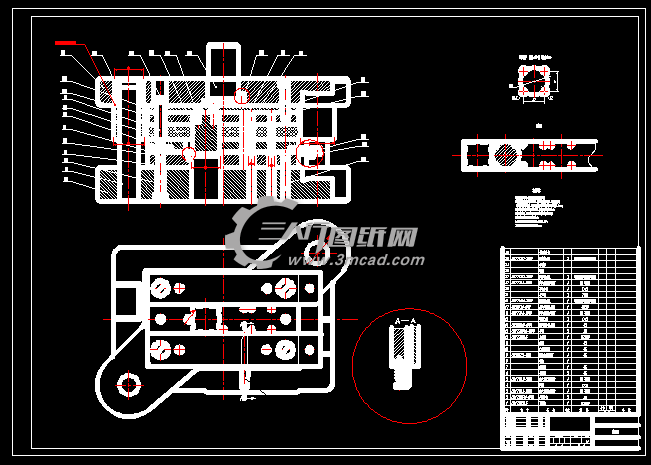

该模具是一款级进模，包含冲孔，落料工序，比较典型的级进模，图纸包含CAD装配图，主要零件图，UG三维装配图，另附STP通用格式。1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的
