机床总图

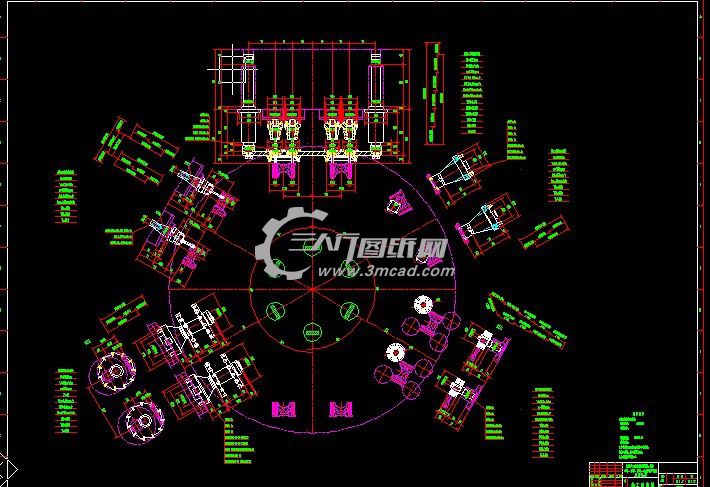

加工示意图
功能图
支承部件总图

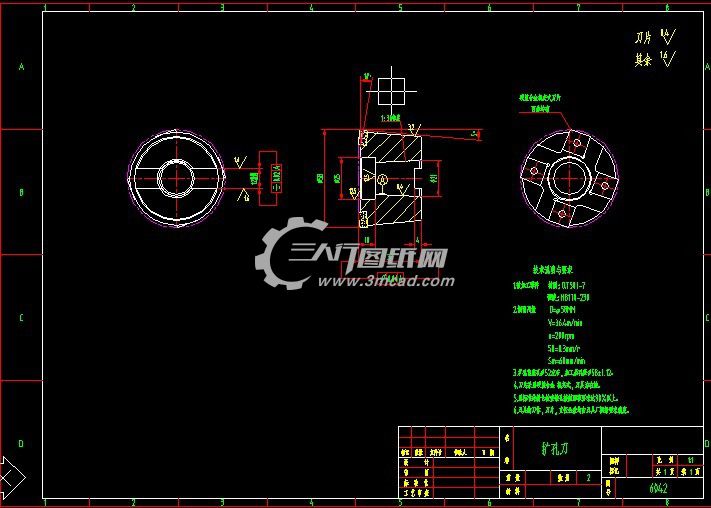

扩孔刀
明细表
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：52.67 MB（格式：.zip）
立卧六工位轴承盖粗铣两端面、钻中心孔、钻孔、扩孔、去两端面毛刺组合机床为本人2012年承接某大型汽车制造厂的设计订单，机床185-200万左右，专门针对轴承盖设计，机床节拍为40秒每件。机床为上料，粗铣两端面，钻中心孔，枪钻，扩孔，去两端面毛刺六个工位，全套图纸为机床总体，其中夹具与部分专用动力头由于原创性问题没有给出，参考设计与学习。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
