0.总图
铲载装置
管束
壳体
蒸汽出口端封头
蒸汽出口轴承支座
蒸汽入口端封头
蒸汽入口轴承支座
GZG300.12-02.1管板
GZG300.5蒸汽入口
GZG300管束干燥机
GZG300.2蒸汽出口
GZG300.12-01蒸汽出口端封头
GZG300.12-02.4支板
GZG300.12管束装置
GZG300.12-03蒸汽入口端封头
GZG300.12-02管束
GZG300.3壳体
GZG300.4蒸汽入口轴承支座
GZG300.11铲载装置
GZG300.2-09大齿轮
GZG300.13蒸汽出口轴承支座
GZG300.12-01.8集水盒
GZG300.2-01法兰
GZG300.7进料端侧板上部

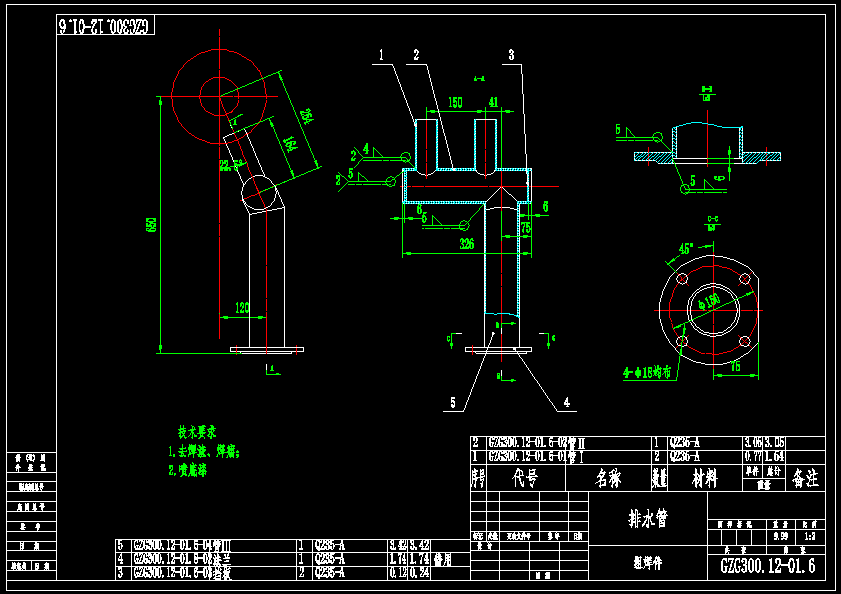

GZG300.12-01.6排水管
GZG300.2-08齿轮罩
GZG300.12-02.5排液管
GZG300.3-07清洁窗
GZG300.14铲子分布图
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：25.71 MB（格式：.zip）
GZG300-00 管束式干燥机是对松散、无大粘性的物料进行干燥较常使用的干燥设备。本装置由： 1、主驱动装置，2、蒸汽出口，.3、壳体，4、蒸汽入口轴承支座，5、蒸汽入口，6、进料端侧板下部，7、进(出)料端侧板上部，9、出料端侧板下部，10、基础框架，11、铲载装置，12、管束装置，13、蒸汽出口轴承支座，14、铲子分布图，等零部件组成。本装置的技术参数：1、管束管长：6650mm.。2、管板直径：1852。3、管板厚度：60。4、筒体转速：7∽10rpm。5、试验压力：0.88∽1.0MPa。6、工作压力：0.6MPa。7、管束根数：270根。8、主机功率：30Kw。9、换热面积300 m2。本装置是间接加热接触式干燥机，通过换热的管壁把热量传向另一侧的被干燥物料。由管子上的拨料铲子搅拌和推动，来完成对物料进行干燥工艺流程的。本装置的技术要求是：1.在安装铲载装置时，要保证其固铲角钢距进料端侧板43mm，距出料端侧板63m；2.设备内部不得有焊渣、焊瘤、铁屑、沙尘等异物，装配前严格清理；3.所有碳钢件表面与物料直接接触的部位涂C01-1(HG2-588-74)清漆，外露表面不与物料接触部位（发兰件出外）涂C06-1(HG2-113-74)铁红醇酸底漆，外露表面涂奶黄色H61-2（津Q/HG-128-73）环氧有机硅耐热漆；4.管束主轴承润滑采用2号MoS2复合钙基润滑脂；5.整机各螺栓在试车前必须拧紧，试车后重新拧紧；申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
