100吨钢水罐设计

下载源文件 充值积分

100吨钢水罐设计

图片展示附件预览(文件列表) 下载 收藏 报告错误 [复制链接]
  • 总图

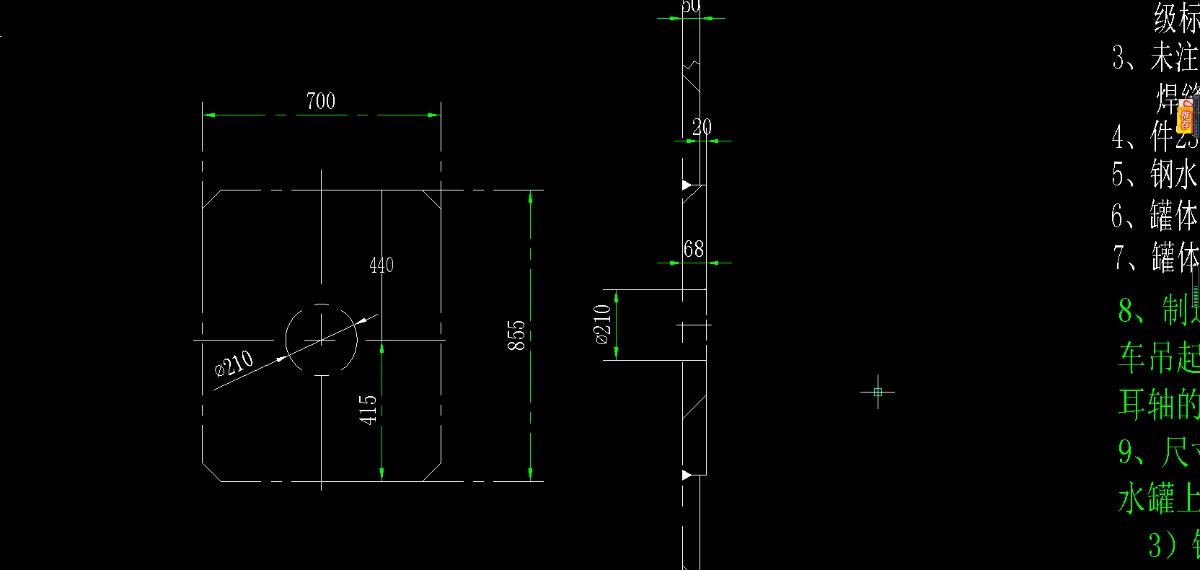

  • 底板
  • 构件放大
  • 技术要求
    • ID 文件名称 文件格式 文件大小
    正在加载...请等待或重新刷新本页面！

    文件大小：599.81 KB（格式：.zip）

    1、制造完毕后，作负荷试验，装入70t钢块或钢球，用天车吊起升降10次，再停留半小时，检查焊缝及耳轴的情况，不允许残余变形和裂纹。
    2、尺寸公差：1）两耳轴的同心度偏差不大于3mm，2）钢水罐上口外径偏差不大7mm，
    3）钢水罐高度偏差0-+8mm,4）耳轴中心线至罐顶高偏差不大5mm。
    3、箍焊缝进行着色探伤或磁粉探伤，不允许有裂纹存在，探伤范围为每条焊缝全长的20%。

    包含以下文件：
