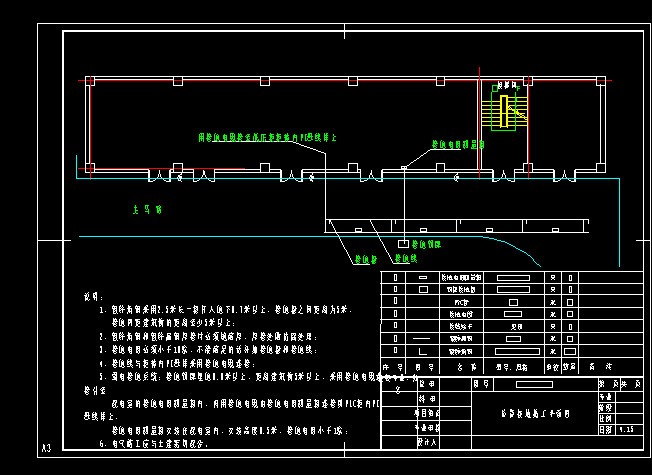

污水处理电气施工图

下载源文件 充值积分

污水处理电气施工图

图片展示附件预览(文件列表) 下载 收藏 报告错误 [复制链接]
  • 电气施工平面图
  • 电动葫芦施工平面图
  • 防雷接地施工平面图
  • 管线表
  • 接地端子安装及制作图
  • 目录
  • 全图
  • 外场照明施工平面图
  • 综合楼照明施工平面图
    • ID 文件名称 文件格式 文件大小
    正在加载...请等待或重新刷新本页面！

    文件大小：1.31 MB（格式：.zip）

    说明：
    1、电气设备金属外壳不带电部分均应可靠接地；
    2、电缆沟及盖板参照土建相关标准制作，90度折弯处均做弧度处理。电缆井用砖砌，深度地下1米，具体制作参照土建做法；电缆沟内电缆支架埋件间距1米，交错对插；
    3、操作箱安装高度1.3米，能挂墙安装的挂墙安装，不能挂墙体的采用角钢支架固定，电缆桥架不能到达的地方均采用镀锌管敷设,镀锌管口处均做打磨；
    4、电缆桥架安装应符合相关设计规范，桥架与桥架之间用铜软线连接；
    5、电气施工应与土建密切配合。

    包含以下文件：
    展开简介...
