新增焦炭筛分工艺与施工图

下载源文件 充值积分

新增焦炭筛分工艺与施工图

图片展示附件预览(文件列表) 下载 收藏 报告错误 [复制链接]
  • J01皮带机安装图
  • J02皮带机安装图
  • 全图

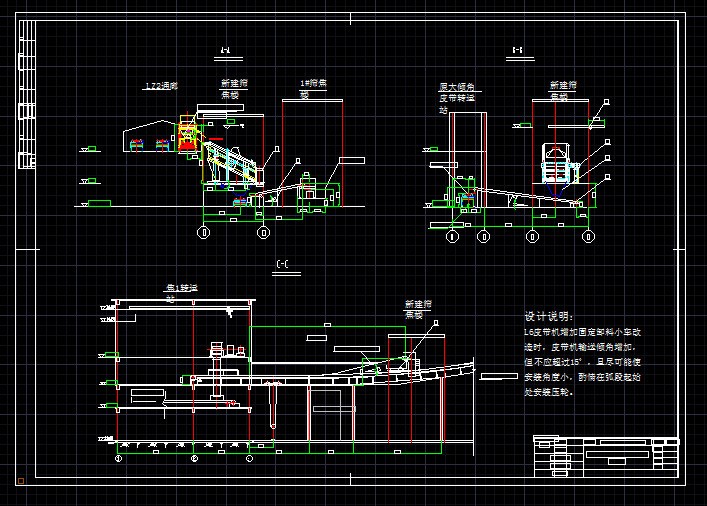

  • 新区新增焦炭筛项目工艺断面图
  • 新区新增焦炭筛项目工艺平面图
  • 新增焦炭筛分楼工艺施工图
  • 新增焦炭筛分楼结构施工图
    • ID 文件名称 文件格式 文件大小
    正在加载...请等待或重新刷新本页面！

    文件大小：1.96 MB（格式：.zip）

    设计说明：
    1、新增筛焦楼，钢筋混凝土制作。安放筛子层以上封闭，预留吊装孔。
    2、新增皮带机TD75型2台及相应地通廊,通廊为半敞开式。L6皮带机增加固定卸料小车改造。
    3、新增焦炭筛、新增皮带机的配套电气设计。
    4、各下料口根据现场实际制作卸料槽。

    包含以下文件：
    展开简介...
