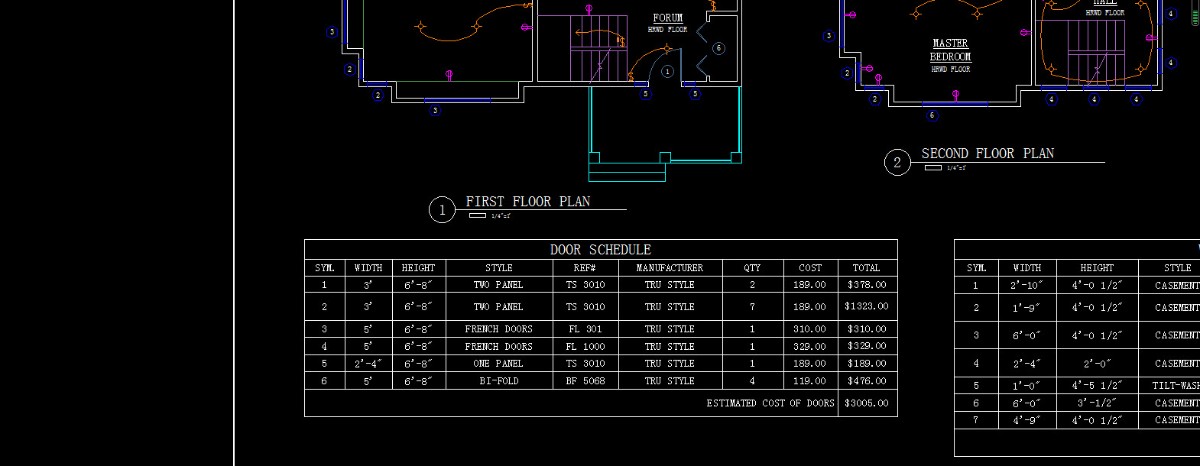

自居房平面布置与施工图

文件大小：1.07 MB（格式：.zip）

一般说明: 1。地基通风面积相当于每45700平方毫米的地下空间300平方毫米的净开口。所有地基必须符合加仑统一的建筑标准。在建造或开始施工之前，检查所有尺寸和条件。如有任何差异或变更，应立即通知设计师。3。确认粗糙开口和框架要求之前框架。4。房子的内部将被漆成白色与75毫米橡木基板(见细节)和100毫米橡木开口之间的墙壁和天花板或梁和天花板(见细节)。5。所有的外墙都是50mmx150mm 的框架。内墙为50mmx100mm 框架，除非另有规定，否则不限制负荷。一楼的所有标题都是 dbl。50毫米 x250毫米，二楼所有集管均为 dbl。50mmx200mm. 6.屋顶系统将被加固。挑出的部分应该是600毫米。灰泥墙板是 quicete quikwall 玻璃纤维增强灰泥(简称 frs) # 1200应用是为了满足所有当地法规的要求。金属屋顶是 mcelroymetal 公司 masterlok-90结构的立缝屋顶系统。

包含以下文件：
