55万风量除尘器全套

下载源文件 充值积分

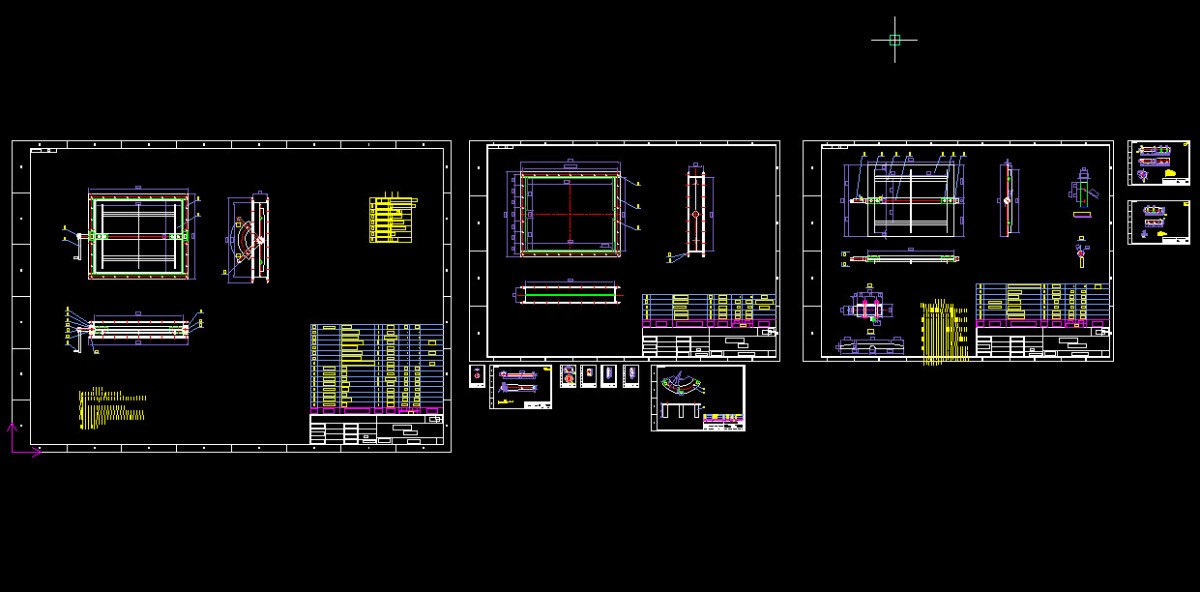

55万风量除尘器全套

图片展示附件预览(文件列表) 下载 收藏 报告错误 [复制链接]
  • 总图
  • 板块与圈梁
  • 参数表
  • 侧板
  • 顶盖架
  • 阀门检修平台与圈梁
  • 防雨棚
  • 风道隔板
  • 隔板
  • 灰斗
  • 检修人孔
  • 立柱
  • 目录
  • 喷吹管与支撑
  • 喷吹装置
  • 平台与爬梯栏杆
  • 气包
  • 上箱体
  • 上箱体圈梁及花板底板
  • 上箱体全套
  • 手动阀全套
  • 提升阀
  • 压缩空气
  • 中箱体
  • 总装全套
    • ID 文件名称 文件格式 文件大小
    正在加载...请等待或重新刷新本页面！

    文件大小：6.13 MB（格式：.zip）

    技 术 要 求
    1.本设备处于负压状态工作，故要求所有电焊牢固可靠，容器及管道均为连续焊缝，各螺栓联结面应加密封垫料，确保不漏风。
    2.钢结构柱子与设备基础的混凝土必须确保有足够的接触面积,以防变形移动。
    3.钢结构支架和本体竖板要求铅垂，铅垂度偏差不大于5mm/m，全高上不大于20mm。
    4.除尘器必须有良好的避雷接地装置，其接地电阻不大于4Ω，接地体的具体要求按电气专业的有关规定执行。
    5.除尘器采用压缩空气脉冲清灰方式，由PLC控制，具体要求另见电气图纸及说明。
    6.金属结构件的内外表面除锈油漆：防锈漆二度，外表面加油漆二度。其颜色应符合工厂设计的规定。
    7.梯子栏杆平台根据现场实际情况并按公司标准DF/QB1001-2《关于除尘器钢梯、平台、栏杆施工要求的规定》执行。

    包含以下文件：
    展开简介...
