文件大小：11.05 MB（格式：.zip）
技术要求
1、本机为冰箱侧板（U壳）成型线用冲切机；
2、适用产品范围：
侧板料片展开尺寸:长度1000~2000，宽度500~710；
U壳料片展开尺寸：长度1000~2500，宽度500~710；
3、皮带线速度为30米/分钟；

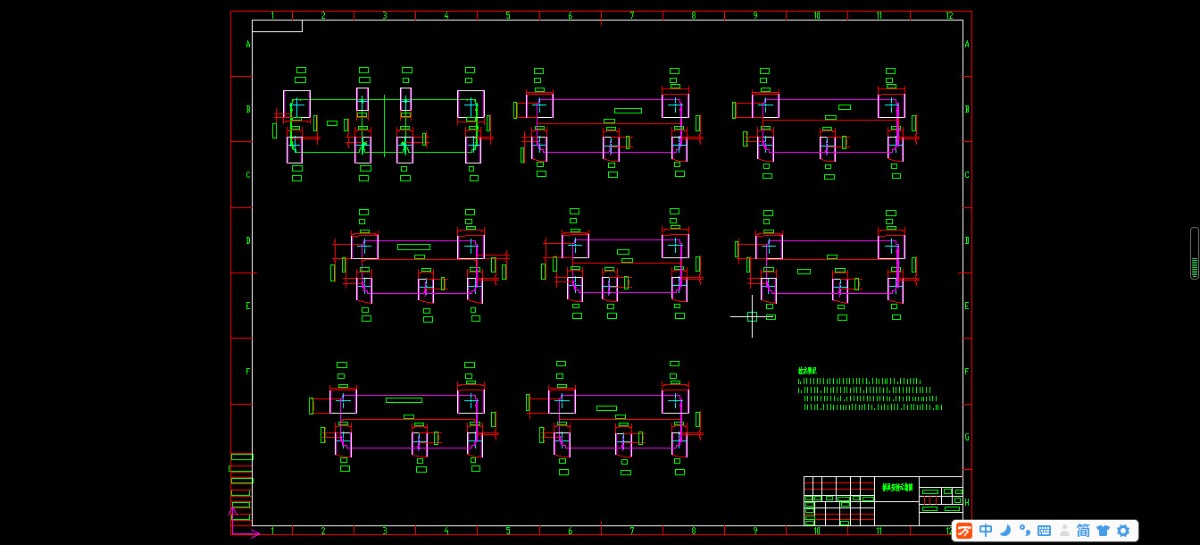

4、不同产品的模架（模具）配置根据模具配置图确定；
5、产品更换时，参照定位块配置图选择定位块，以满足长宽尺寸定位要求；
6、装配时以右端两付模架为定位基准（固定）；
7、所有运动部件运动时需灵活、可靠；
8、皮带和链条要求适度涨紧；
9、产品调整到位后，用T形螺栓将模架锁紧；
10、流力条和侧面导向部分根据产品和模架的调整位置进行合理布排；
11、行程开关及接近开关安装位置现场确定；
12、待宽度尺寸确定后，固定座（件106）打定位销；
13、装配时保证模架A面与直线导轨垂直度在0.1mm以内；
14、固定板（LM0309-SMF1.1-8）待装配时配焊在底座上；
15、固定座（件106）其中2件装配时根据需要（让位用）铣掉两端固定边，并配焊在模架组件3上；
16、整机表面做腻子并打磨，面漆与整线一致；
17、固定定位、调整定位及托料导向组件在模架上安装孔均配作;
18、安装固定侧模架时，调节，保证基准侧四个模架模具安装定位面（M面）共面，符合图示安装尺寸。[B]
包含以下文件：
