老区水处理二次回用水施工图

文件大小：6.47 MB（格式：.zip）

本图设计为老区水处理二次回用水外部管道给水排水施工图，包括新增老区中水回用管道和新区二次回用水供老区管道，分别供至各用水点，并在一定距离处设置室外消火栓。主要设备有手动蝶阀、电动蝶阀、电磁流量计、室外消火栓。具体设计如下：1、新区二次回用水管道采用DN100焊接钢管，利用现有煤气管道架空敷设至老区高棒水处理外围墙处后埋地敷设至高棒水处理循环水池，作为高棒循环水系统生产水补水。补水节点处设置DN100手动蝶阀、DN100电动蝶阀和DN100电磁流量计，在老区范围内，沿道路边上每隔100m设置室外消火栓，共2处。

包含以下文件：
全图.jpg 208.84 KB
土建图_t3.dwg 114.67 KB
局部放大.jpg 1.04 MB
新建文本文档.txt 344 Bytes
普棒送高棒污泥水管道.jpg 391.65 KB
目录.jpg 130.52 KB
管道支架，检修平台.jpg 357.75 KB
老区水处理二次回用水施工图0713.dwg 3.36 MB

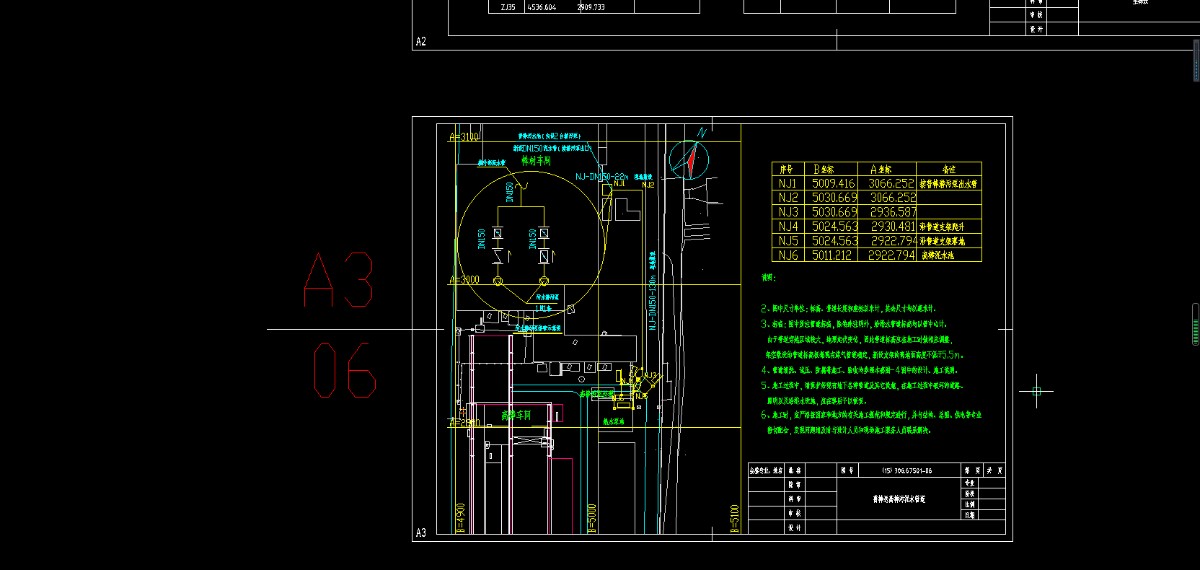

老区水处理二次回用水管道平面布置.jpg 703.88 KB
