一、建筑设计说明：
1、本工程是根据建设单位委托、建筑总平面图及使用要求进行设计。
2、根据国家颁布的现行有关规范、规定、标准及建设单位的有关资料进行设计。
二、本工程为炼钢厂18道废钢场棚化改造项目，位于,场地类别为II类。建筑类别为Ⅲ类，防火等级为二级，屋面防水等级为Ⅲ级，设计合理使用年限为50年。

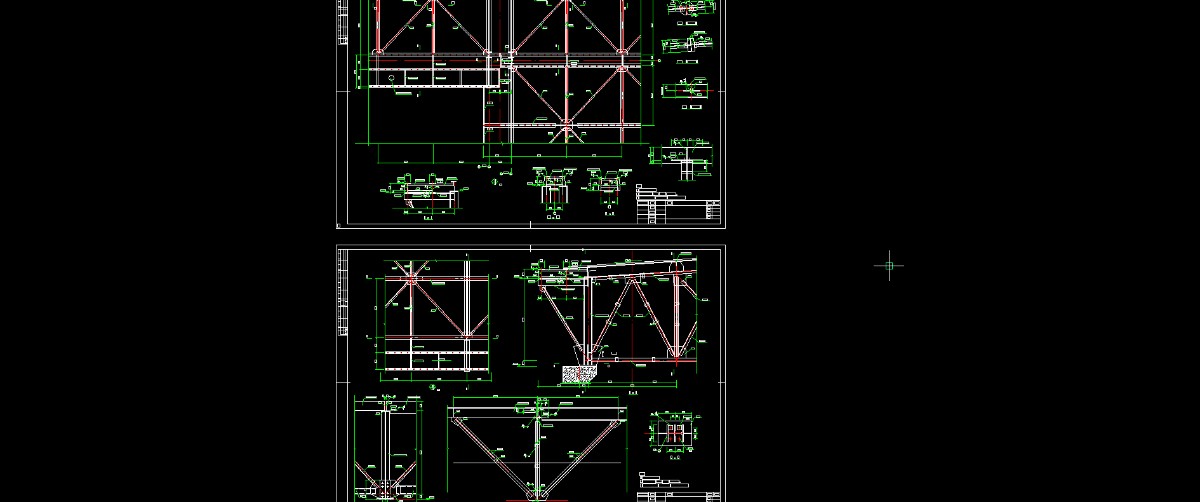

三、本工程为炼钢厂18道废钢场棚化改造项目建筑施工图。
四、废钢场棚为单层钢筋混凝土排架结构，两连跨，单跨33m，总面积10929.7m^U2^U。屋面为钢屋架，彩瓦屋面板。
五、建筑物室内外高差300mm。%%p0.000相当于绝对标高116.00m。
五、图中尺寸除标高以米计外,其余尺寸均以毫米计。图中除外墙外,其余墙体均居轴线中。
六、砖墙砌筑用MU10机制砖，M5.0水泥砂浆砌筑，墙内墙身采用12mm厚水泥砂浆抹面。标高-0.600m设防潮层（20厚1:2水泥砂浆加5%%%防水剂）。外墙装修做法:12厚1:3水泥砂浆打底扫毛及划出纹道，6厚1:2.5水泥砂浆罩面，喷涂腻子外墙漆两遍（颜色甲方确定）；混凝土挡墙做法见结构图。
七、室外散水600mm宽，每隔6米设置一道伸缩缝，做法为100mm厚碎石上打100mm厚C15混凝土，散水顶部标高%%p0.000m
八、室内地面为混凝土重载地面，做法参《06J305》图集第6页^C9^C号节点做法，混凝土强度由C20改为C25。
九、屋面板采用0.8mm厚YX114-333-666压型彩钢板和1.5mm厚YX114-333-666型采光板，墙面采用0.6mm厚YX35-125-750压型彩钢板，颜色甲定；彩板安装应按彩钢压型板施工规程并参照01J925-1图集；彩钢板安装所需的压条、包角、堵头、泛水、支架卡件、衬垫、螺钉、密封胶等配件必须提供以保证施工质量。
