冻干机的设计【含CAD图纸】

图片展示附件预览(文件列表) 下载收藏 报告错误 [复制链接]

装配图-A0

捕水器-A0

冻干机的设计【含CAD图纸】

冻干箱A0

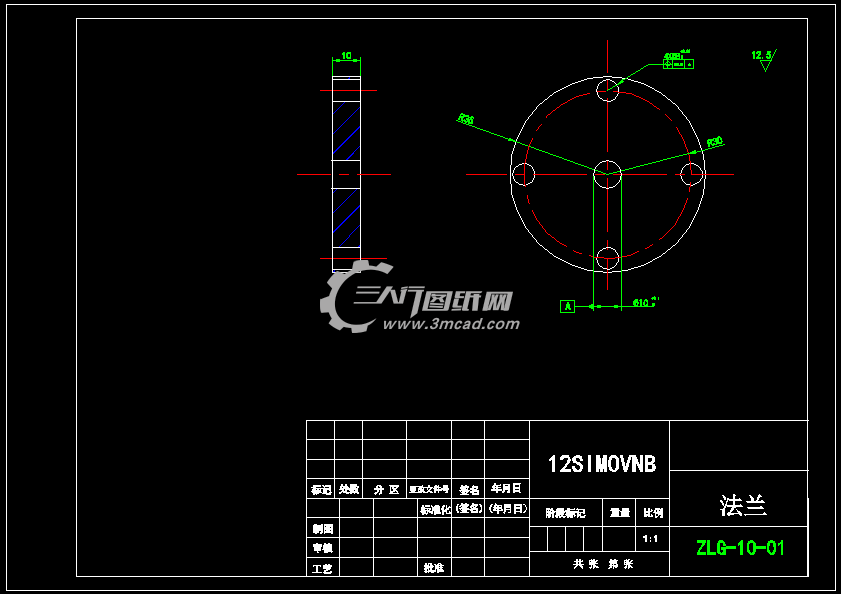

法兰

搁板

工作架

管1

接管1

接管2

接管3

接管4

三通头1

三通头2

ID	文件名称	文件格式	文件大小

正在加载...请等待或重新刷新本页面！

文件大小：3.74 MB（格式：.zip）

目录

1 绪论 1
1.1 真空冷冻干燥的原理、特点及其应用领域 1
1.2 冻干历史和发展概况 2
1.3 真空冷冻干燥的发展概况 3
1.4 我国冻干的历史 3
1.5 我国冻干的现状及发展前景 5
1.6 实验用冻干机的国内外研究现状 6
1.7 本课题研究内容 7
2 真空冷冻干燥的理论基础 8
2.1 冻干的基本原理 8
2.2 真空冷冻干燥的基本过程 8
2.2.1 物料制品的准备及预冻过程 8
2.2.2 一次干燥（升华干燥）过程 9
2.2.3 二次干燥（解析干燥）过程 10
2.2.4 后处理 12
3 ZLG-0.4型真空冷冻干燥机 13
3.1 整体结构 13
3.2 干燥室的设计 14
3.2.1 搁板的设计 15
3.2.2 搁物架架体的设计 16
3.2.3 水管的设计 17
3.2.4 箱体强度的计算 20
3.2.5 保温层厚度的确定 21
3.2.6 观察窗 21
3.2.7 真空规 21
3.2.8 干燥室热负荷的计算 21
3.3 真空系统的设计与计算 22
3.3.1 真空体放气量的计算 23
3.3.2 真空泵的选择 23
3.3.3 真空泵和真空阀门 23
3.4 水汽凝结器的设计与计算 24
3.4.1 对水汽凝结器的要求 25
3.4.2 水汽凝结器的结构 25
3.4.3 水汽凝结器所需冷量的计算 25
3.4.4 水汽凝结器所需传热面积的计算 26
3.5 制冷系统的选择 26
3.6 控制系统 27
4 结论 28
参考文献 29
致谢 30
