冲床自动送料机构的设计【双辊送料机构】

下载源文件 充值积分

冲床自动送料机构的设计【双辊送料机构】

图片展示附件预览(文件列表) 下载 收藏 报告错误 [复制链接]
  • 装配图
  • 字数统计
  • 冲床自动送料机构的设计【双辊送料机构】内容包含
  • 传动轴
  • 目录
  • 上辊

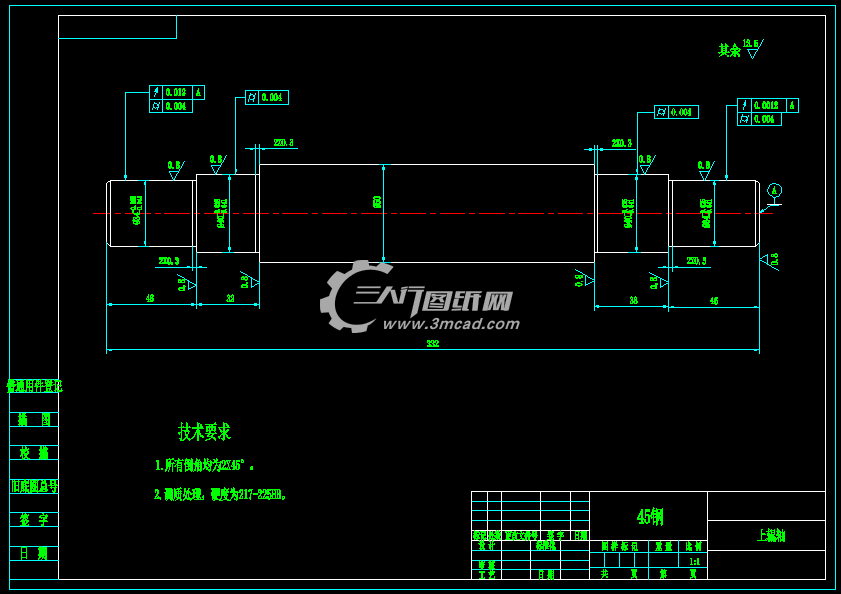

  • 上轴
  • 送料机构
  • 下齿轮
  • 下辊
  • 下轴
    • ID 文件名称 文件格式 文件大小
    正在加载...请等待或重新刷新本页面！

    文件大小：2.21 MB（格式：.zip）

    自动送料装置按送进材料的形式分为送料装置与上件装置两类。本设计属于送料装置。常见送料机构形式有以下五种：
    ①钩式送料机构;
    ②凸轮钳式送料机构;
    ③杠杆送料机构;
    ④夹持送料机构；
    ⑤辊轴送料机构。
    由于本设计所用的毛坯件厚度比较薄，不在前三种送料方案所适用的材料厚度范围内，第四种和第五种方案适用。将第四种与第五种方案进行比较，发现前者需要采用斜楔带动加料爪和滑板运动，在送料过程中振动会比较大，从而影响到送料精度；而后者是使用辊轴送料，过程更为平稳，因而，送料精度也较有保障。综合考虑各种因素以后，决定采用双辊送料机构

    包含以下文件：
    展开简介...

    申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！

    •
