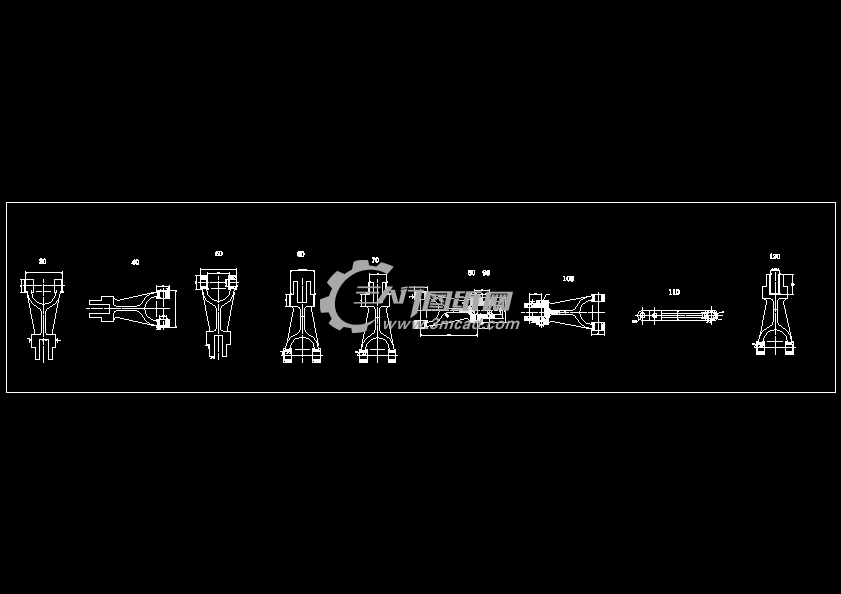

工序图
工艺过程卡片
固定式定位销
夹具体
毛坯图
目录
目录一
往复杠杆加工工艺及夹具设计【含CAD图纸】
往复杠杆
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：1.84 MB（格式：.zip）

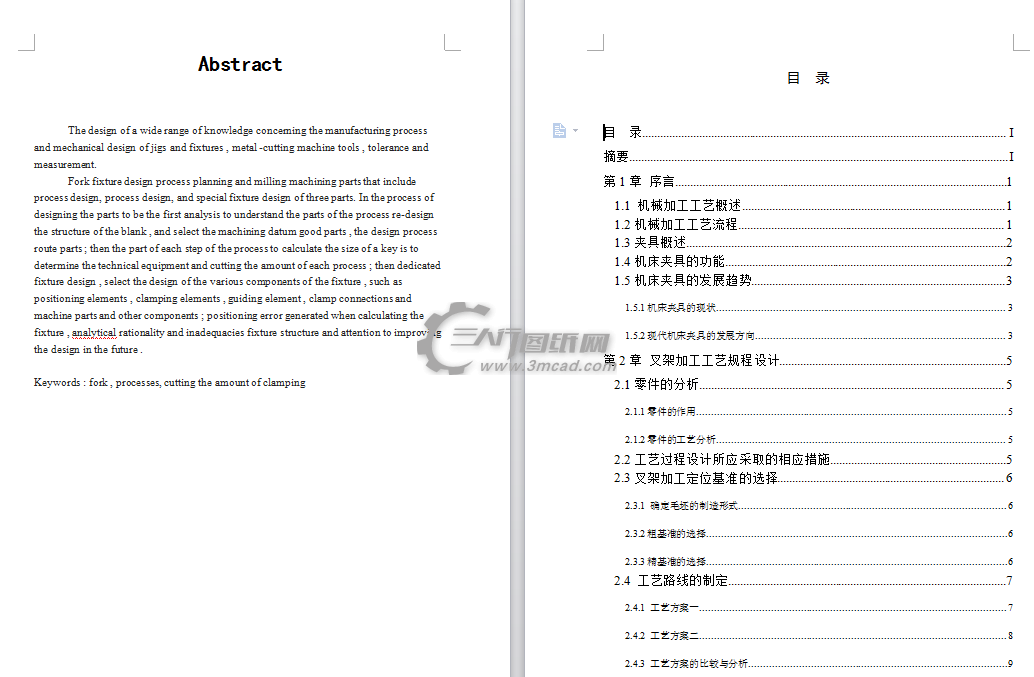

主要是对往复杠杆的加工工艺及夹具进行设计。夹紧方式为手动。CAD软件精心绘图。先要明确零件的作用 ，本次设计的往复杠杆的主要作用就是载重后，使钢板能够得到延伸，伸展，能有正常的缓冲作用。确定了零件的机械加工余量、工序尺寸及毛坯尺寸后，就可以对零件的工艺路线进行分析，制定出几套工艺方案，然后对这几套方案进行分析比较，选择最优方案，最后进行时间定额计算及生产安排。优良的加工工艺是能否生产出合格，优质零件的必要前提，所以对加工工艺的设计十分重要，设计时要反复比较，选择最优方案。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
