横向进给系统图
横向丝杠支座
目录1
目录2
数控示意总图
调隙式齿轮
主轴箱装配图
自动回转刀架
字数统计
纵向进给系统图

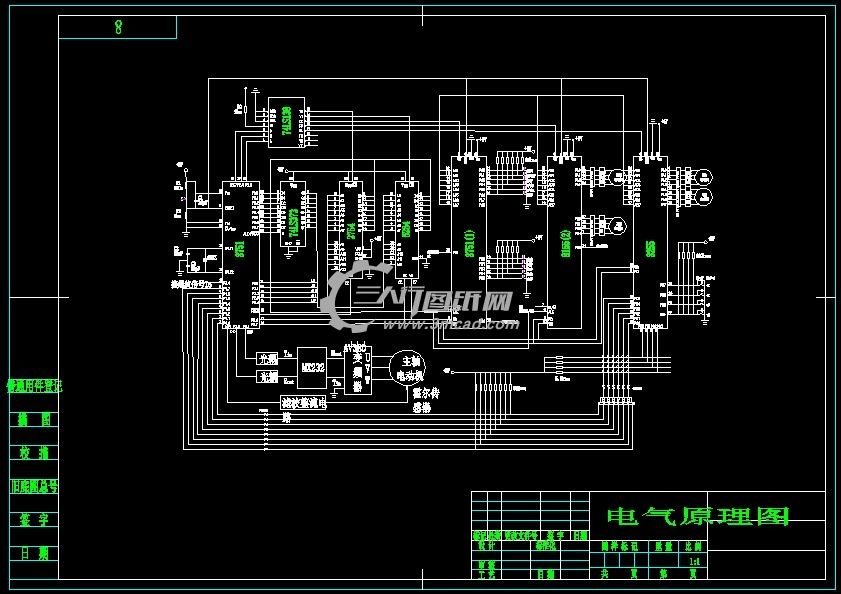

电气原理图
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：1.74 MB（格式：.zip）
数控机床在机械制造业中发挥着巨大的作用，但数控机床一次性投资较大，对机床进行数控化改造不失为一良策。本设计利用数控装置对CA6140普通车床进行控制,主传动系统部分 采用交流调频主轴电动机经带轮及分级齿轮变速箱驱动主轴，通过变频器和齿轮变速箱实现分段无级变速；进给系统采用步进电机通过减速后驱动滚珠丝杠运动，在纵向进给系统中通过一级齿轮减速后驱动滚珠丝杠，在横向进给系统中通过二级齿轮减速驱动滚珠丝杠；刀架改为自动转位刀架(四工位)从而实现自动换刀；通过MCS-51系列8051单片机对数据进行计算处理，由I/O接口输出步进脉冲信号控制进给速度和行程；为了保持切削螺纹的功能，要在主轴外端或其它适当部位装上脉冲发生器；将车床的手动尾座改造成为可控电动尾座。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
