汽车水泵叶轮冲压工艺与模具设计【翻边成型、修边冲孔、切槽三幅模具】

0-工件图

翻边成形模装配图A0

切槽模装配图A0

修边冲孔模装配图A0

目录

切槽模零件图-凹模A4

切槽模零件图-凸模固定板A4

翻边成形模零件图-凸模固定板A4

切槽模零件图-下模座A3

修边冲孔模零件图-修边凹模A4

修边冲孔模零件图-冲孔凹模A4

翻边成形模零件图-顶件块A4

翻边成形模零件图-下模座A3

修边冲孔模零件图-上模座A3

翻边成形模零件图-凹模A4

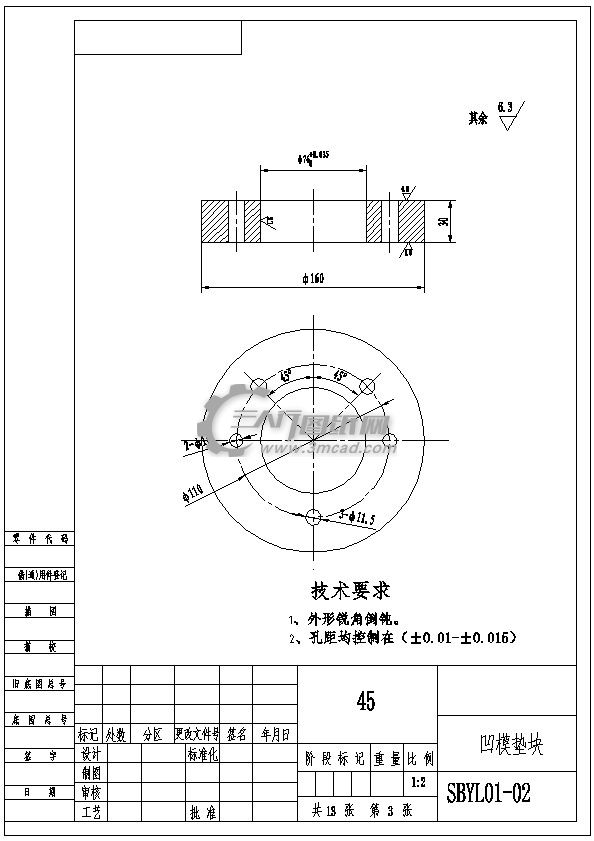

翻边成形模零件图-凹模垫块A4

修边冲孔模零件图-下模座A3

切槽模零件图-上模座A3

翻边成形模零件图-上模座A3

修边冲孔模零件图-凸模固定板A4

切槽模零件图-垫板A4

翻边成形模零件图-凸模A4

修边冲孔模零件图-垫板A4

修边冲孔模零件图-修边凸模A4

修边冲孔模零件图-推件块A4

翻边成形模零件图-垫板A4

切槽模零件图-卸料板A4

翻边成形模零件图-定位块A4

修边冲孔模零件图-打件板A4

切槽模零件图-定位块A4
