A0-装配图
衬板
带轮
定腭齿板
动腭齿板
动颚
端盖
飞轮
机架
目录
偏心轴

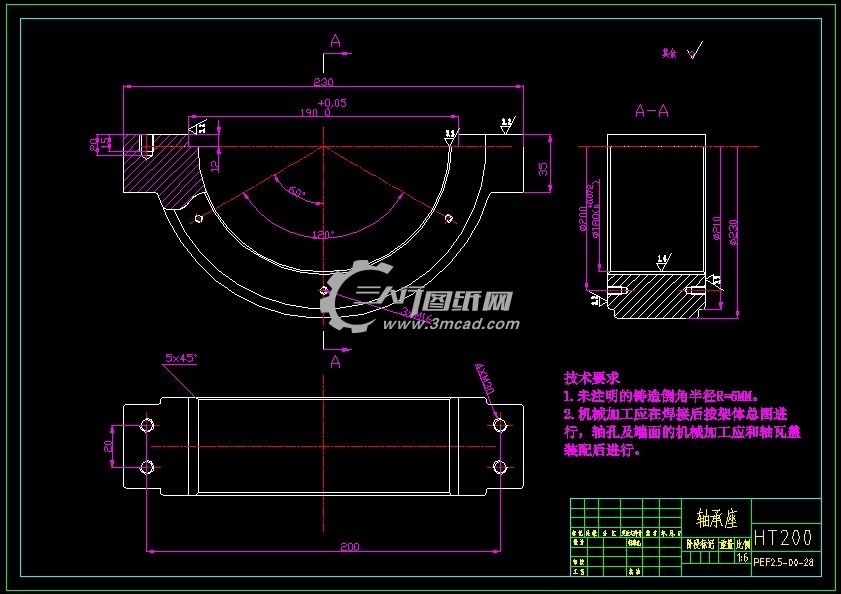

轴承座
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：1.58 MB（格式：.zip）
本设计需求参数为进料口尺寸：250×400mm；最大进料粒度：210mm；处理能力：3-13m3/h；偏心轴转速：300r/min；排料口调整范围：20-60mm；电动机功率：11-15KW。设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE250×400的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。此外，对破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、操作及维修作了简单介绍。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
