钢球锥轮式无级变速器设计【含CAD图纸】

下载源文件 充值积分

钢球锥轮式无级变速器设计【含CAD图纸】

图片展示附件预览(文件列表) 下载 收藏 报告错误 [复制链接]

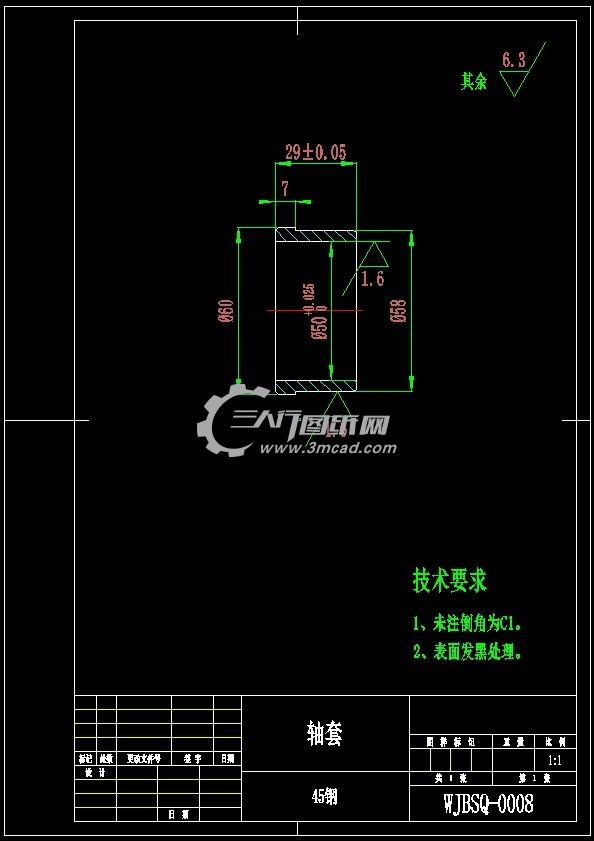

  • A0-装配图
  • 传动钢球轴
  • 底座
  • 端盖
  • 输入输出轴
  • 调速蜗杆
  • 调速蜗轮
  • 蜗杆右端盖
  • 蜗杆左端盖
  • 轴套
  • 锥轮
  • 目录
  • 摘要
    • ID 文件名称 文件格式 文件大小
    正在加载...请等待或重新刷新本页面！

    文件大小：784.89 KB（格式：.zip）

    目 录
    摘要 1
    Abstract 2
    1引言 4
    1.1机械无级变速的发展情况 4
    1.2机械无级变速的特点和应用 4
    1.3机械无级变速的研究现状 5
    1.4毕业设计的内容和要求 6
    2总体方案的选择 7
    2.1钢球外锥（Kopp-B型）无级变速器 7
    2.2钢球长锥式（RC）无级变速 8
    2.3方案的比较与选择 8
    3主要零件的计算和设计 9
    3.1钢球与主、从动锥轮的计算与设计 9
    3.2加压盘的计算与设计 12
    3.3调速齿轮上变速曲线槽的计算与设计 13
    3.4输入、输出轴的计算与设计 14
    3.5输入、输出轴上端盖的计算与设计 15
    3.6输入、输出轴上轴承的计算与设计 15
    3.7调速机构的计算与设计 15
    3.8无级变速器的装配 16
    4主要零件的校核 18
    4.1轴的校核 18
    4.2轴承的校核 20
    5结束语 22
    参考文献 23
    致谢 24
    附录 25

    包含以下文件：
    展开简介...
