总装配图
槽轮-A2
弹簧-A4
弹簧座-A4
挡圈-A4
挡圈-A4 a
挡圈密封环-A4
挡铁-A4
导轨-A2
顶杆-A4
动颚1
飞轮-A2
固定颚板-A2
合1
合2
合成
活动颚板-A2
机架
拉杆-A4
螺母-A4
螺栓-A4
密封环-A3
目录
偏心轴-A2
调整座-A3
调整座-A4
外密封环-A3
外轴套环-A4
右边护板-A4

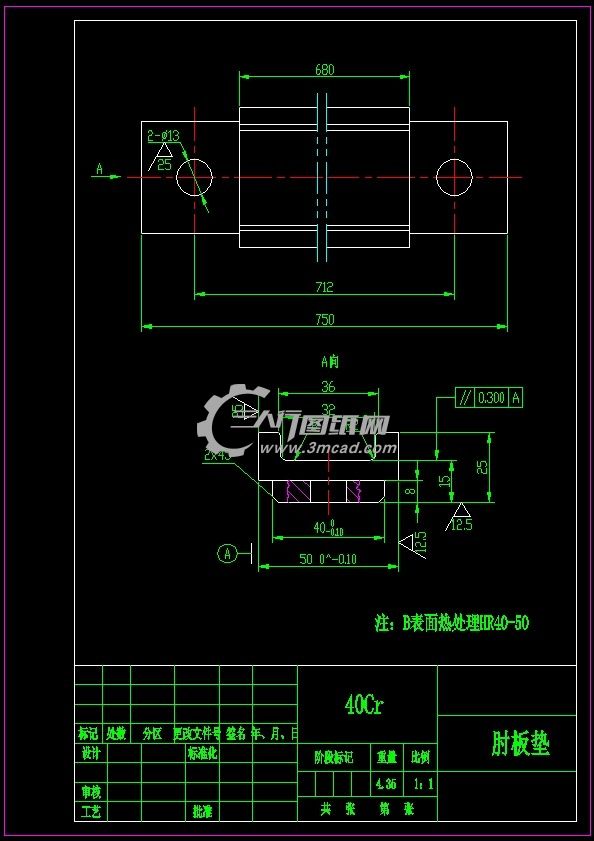

轴板垫（俯视图）-A4
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：2.28 MB（格式：.zip）
本次设计的复摆颚式破碎机的参数要求为出料口尺寸：10-40mm；进料块最大尺寸：120mm；产量：10-40吨。根据参数要求，我设计的是PEX150×750复摆颚式破碎机，主要设计工作是分析了颚式破碎机的发展现状研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PEX150×750的设计参数。设计内容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、地基、动颚齿板、机架等一些重要部件；另外对颚式破碎机的工作原理及特点和主要部件作了介绍，包括保险装置、调整装 置、机架结构、润滑装置等；同时对机器参数（主轴转速、生产能力、破碎力、功率等）作了计算以及对偏心轴作了设计。此外也简单介绍了破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、颚式破碎机的操作及维修等。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
