一种新型的自动售货机用取物箱的设计（含CAD图纸）

图片展示附件预览(文件列表) 下载收藏 报告错误 [复制链接]

装配图

底板

防盗板

联动板

联动杆1

联动杆2

联动杆3

取物门

取物门右固定套

取物门左固定套

上滑块

设计说明书目录

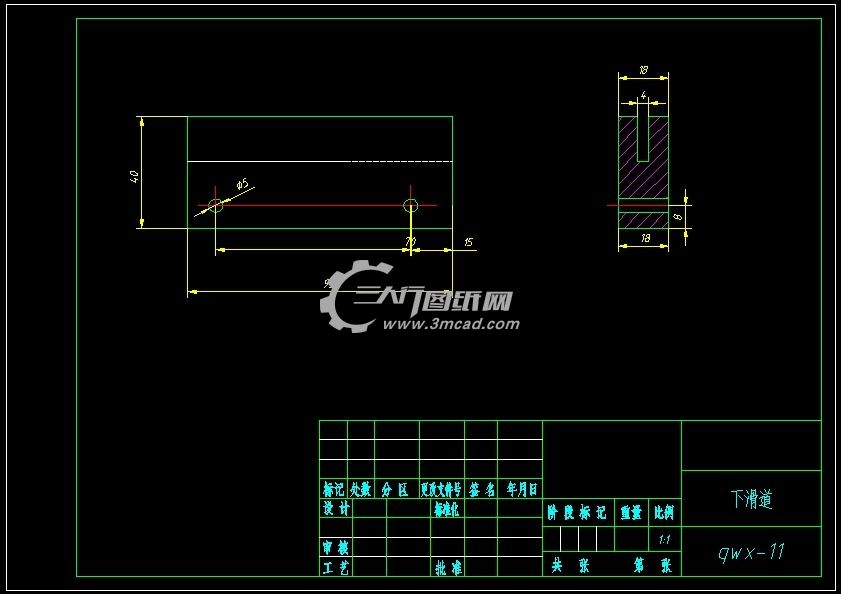

下滑块

右侧板

圆杆

摘要

左侧板

ID	文件名称	文件格式	文件大小

正在加载...请等待或重新刷新本页面！

文件大小：3.51 MB（格式：.zip）

目录
摘要 III
Abstract IV
1 绪论 1
1.1 课题来源 1
1.2 本课题的研究内容和意义 1
1.2.2 设计意义 1
1.3 自动售货机的起源、兴起和普及 1
1.3.1 起源 1
1.3.2 兴起 2
1.3.3 自动售货机产业的普及 2
1.4 自动售货机在国内的发展 2
1.5 自动售货机在国外的应用 3
1.6 自动售货机在国外的市场发展 4
1.7 新型自动售货机的新增功能 4
2 自动售货机的分类 6
3 自动售货机的结构与功能分析 7
3.1 结构 7
3.2 功能分析 8
4 自动售货机的控制技术 10
4.1 PLC的系统结构 11
4.2 I/O分配表 11
4.3 PLC外部接线图 12
4.4 梯形图程序 13
5 取物箱的结构与作用 16
5.1 结构 16
6 取物箱不同防盗结构的比较 18
6.1 传统取物箱防盗结构 18
6.2 改进后取物箱防盗机构 18
7 取物箱箱体结构的设计 20
8 取物箱材料的选择 21
8.1 箱体材料的选择 21
8.2 取物门与防盗板材料的选择 21
8.3 取物门固定套材料的选择 21
9 取物箱中力的计算 22
10 联动轴扭矩计算 24
11 取物门旋转角度的选择 25
12 取物箱的三维效果 27
13 结论与展望 31
13.1 结论 31
13.2 存在的不足及对未来的展望 31
致谢 32
参考文献 33

包含以下文件：

展开简介...
