夹具装配图
CAD（装配图及相关零件图）
T型轴盘零件

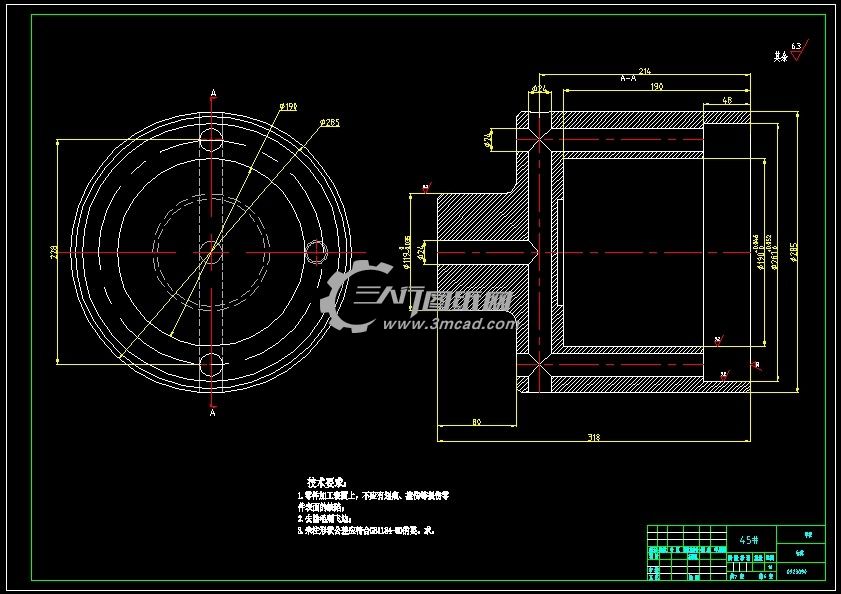

缸体
工序卡片

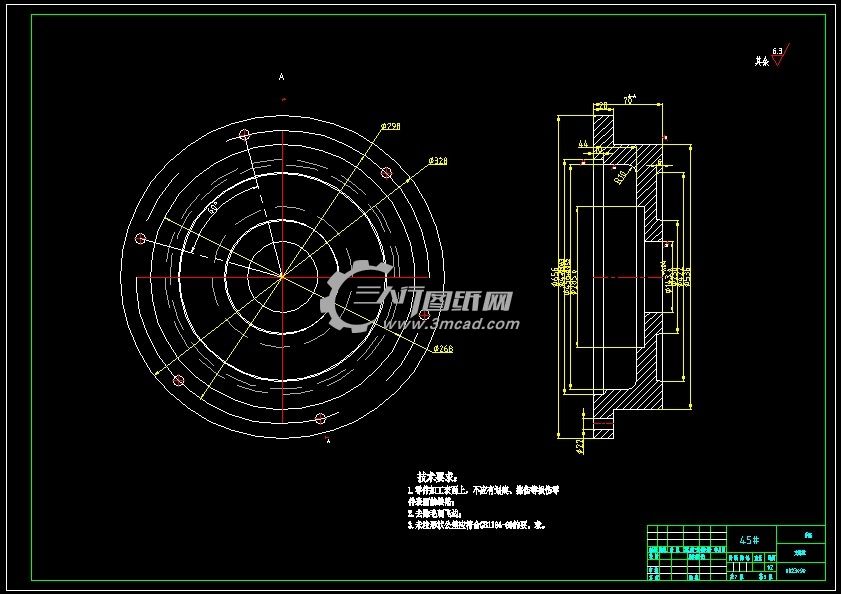

固定盘
过度盘
夹具体
目录
设计说明书目录
支撑盘
字数统计
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：3.10 MB（格式：.zip）
随着不规则形状零件在现代制造业中的广泛应用，如何保证这类零件的加工精度就显得尤为重要。本文通过分析机械零件的结构特点和加工要求，制定了一套较合理的夹具设计，从而为保证该零件的加工精度将提供一种经济实用的工艺装备，具有一定的实用价值。对于夹具设计来说，最重要的就是定位、夹紧方案的确定。针对机械这个零件加工要求的特点，确定了只能用定位、夹紧的办法来加工该零件。通过对各种定位夹紧装置的分析比较，选择并组合了一套既能够满足加工要求的，又比较简洁的装置。同时，通过对一系列定位误差和夹紧力的计算，验证了该零件的加工是可以保证其要求的精度的，它的加工误差在规定的范围内。通过夹紧力的计算，也验证了零件在被夹紧的前提下，它受到的夹紧力也并不大，满足夹具设计所要求的既要保证一定的夹紧力不使工件在加工过程中发生位移，但同时又不能过大致使工件发生变形。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
