总装图-A0

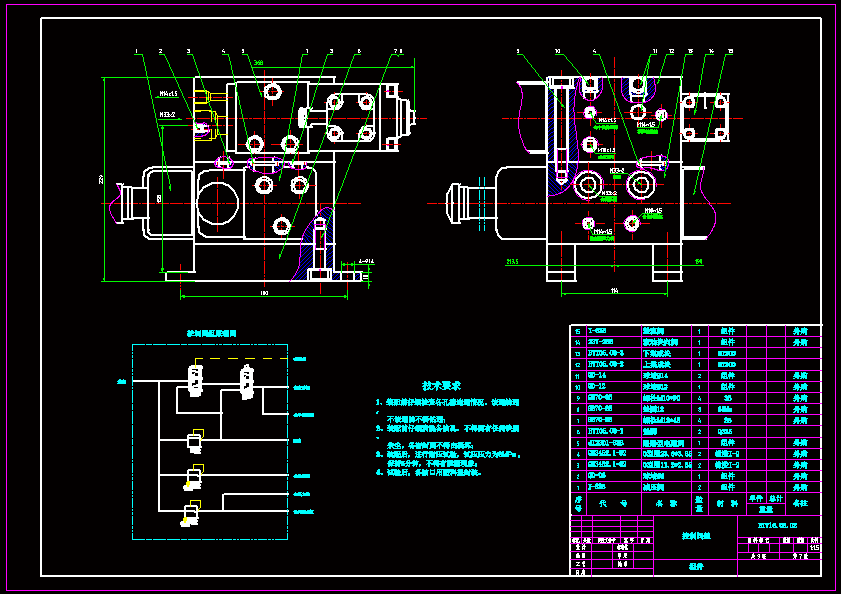

控制阀组-A2
盘形闸-A2
轴-A3
主阀组-A2
主轴-A1
目录
液压系统图-A1
摘要
制动器-A2
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：3.77 MB（格式：.zip）
设计首先对液压防爆提升机的用途、工作原理、类型及其发展历程进行了概述，通过对液压传动优缺点的分析以及与其它类型提升机进行比较确定了液压系统的设计方案。然后通过对其工作环境和技术特点的分析，并参考目前国内液压防爆提升机的结构，对液压防爆提升机的整体结构进行了设计，包括钢丝绳的选择、卷筒的设计、主轴装置的设计、制动装置的设计、液压系统的设计以及计算与校核。本设计由防爆电动机、低速大扭矩液压马达、轴向柱塞泵、双联叶片泵、多种控制阀、盘形制动器、卷筒、支承轴等部件组成。由于液压系统部分比较复杂，为了使提升机的结构紧凑，提高液压系统的性能和指标，将其主回路部分和其它部分分别组合在一起，构成主阀组和控制阀组。此液压提升机的特点是：采用液压传动、采用无级调速、结构紧凑、操纵简单、采用液压控制、制动安全可靠，其最大的优点是防爆功能。本液压提升机用于矿山、港口、码头等需要搬运物料的场所，尤其在煤矿井下等含有瓦斯或其它易燃易爆气体的场所广泛应用。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
