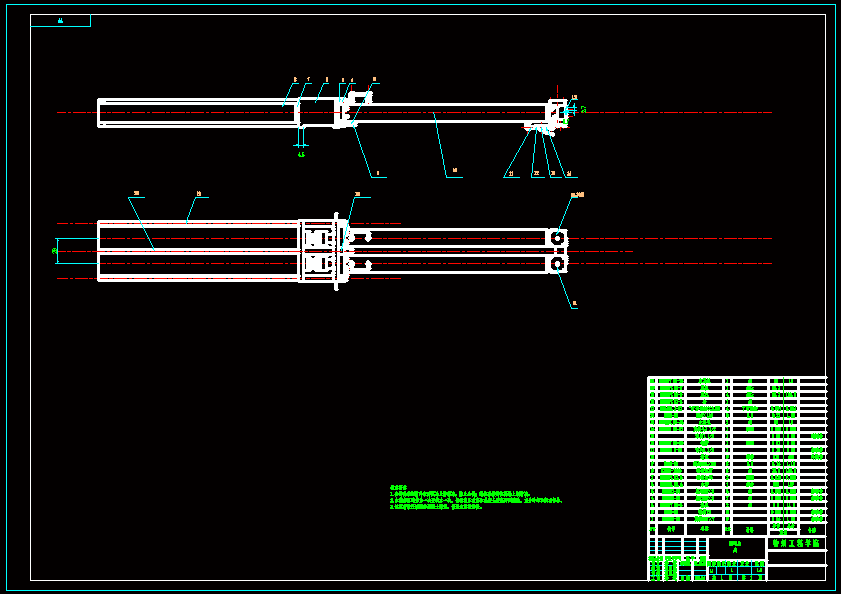

装配图
目录
摘要
泵送图
车棚总成
底盘
顶棚结构
后机棚顶盖
前机棚顶盖
桥
下纵梁
液压系统图
折页
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：3.05 MB（格式：.zip）
HBT60混凝土输送泵的两个液压缸分别与两个混凝土输送缸串联，在两个液压活塞驱动下，两个混凝土输送缸在分配阀的控制下，交替地将混凝土吸入和排出。HBT60混凝土输送泵的分配阀为S形管阀，它的一端与输送管接通，另一端则通过摆动与两个混凝土输送缸交替接通，对准哪一个缸口，哪一个缸就向外排出混凝土。同时，另一个缸则从料斗中吸入混凝土。S管阀的摆动是通过对称配置于S管阀回转轴两侧的液压缸推力臂来实现的。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
