A0-总装配图
电机组装图
回转部分剖视图
手动阀组件
手摇泵
旋转部分部装图
液压原理图

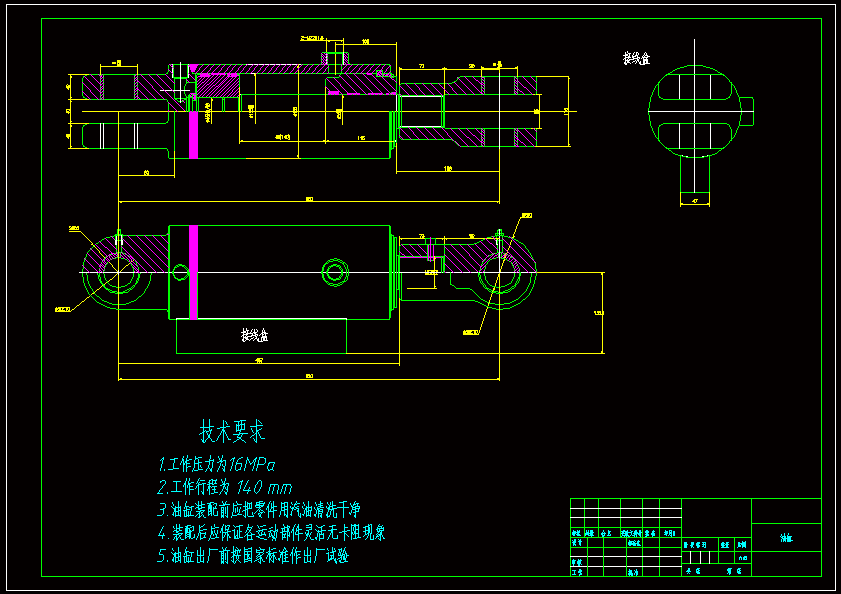

油缸
油箱组件
设计说明书目录
ID | 文件名称 | 文件格式 | 文件大小 |
---|
文件大小:2.05 MB(格式:.zip)
所设计的跳板装置不仅设计了一些机械传动,还在原有的基础上采用了液压传动。采用液压传动的突出优点是:易于实现频繁的起动、换向和变速,且对船舶电站的影响较小;惯性小、位置控制精度较高;输出的力和转矩可以很大,但线速度和转速可以很低,体积和重量却很小;调速范围广。因此,液压传动现已广泛应用在各类船舶上。本课题是我国首艘航母上液压登船梯的设计。跳板(登船梯)主要用于军舰与码头之间人员及限重物资通过或迁移。本登船梯系统即可电动也可手动,手动是通过手摇泵来实现的,手摇泵的运用是为了防止断电情况下登船梯不能使用而设计的。申明:内容来自用户上传,著作权归原作者所有,如涉及侵权问题,请与我们联系,我们将及时处理!
