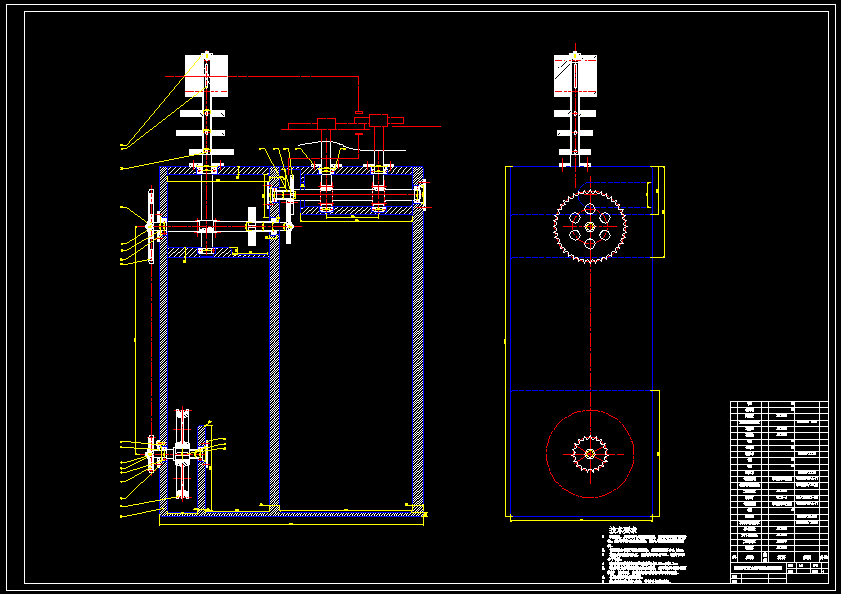

总装配图
目录
摘要
字数统计
单螺旋齿轮轴
法兰-A4
滚子推杆
活动底盖-A3
机架-A2
肋板
联结盘-A3
链轮
量杯-A3
料斗-A4
料盘-A3
料盘罩-A3
料盘装置-A1
螺旋双齿轮轴
竖直凸轮轴
凸轮
凸轮机构
小带轮
小链轮
轴承座-A4
转轴-A4
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：4.05 MB（格式：.zip）
颗粒状糖果包装机设计是典型的机械系统设计，它不仅包括机构的尺寸、强度设计，还包括了传动机械系统设计。本设计主要是针对圆台柱状巧克力糖的铝箔纸包装。设计主要内容有：设计方案设计和传动系统设计。包装机主要实现巧克力糖的输入、折边、抄底边、等等功能，直到最后由输送带输出。整个系统功能实现中，机械手要实现的是夹糖、折边、转送等重要功能，因此对传动系统设计，作为一个动作执行系统，动力是必不可少的，当然对动力的传递系统也就显得尤其重要了。系统功能中要实现机械手转位、送糖盘转位、供纸、剪纸、抄纸、接糖、顶糖及拨糖等功能，它们都需要不同大小的动力，这就需要传动系统的调节。如在机械手的转位功能中，为实现间歇的转位功能就得通过传动链中的槽轮机构来实现，该机构要保证机械手在转到位后， 有一定的停留时间，从而为顶糖、接糖及拨糖功能的实现提供必要的机械动作执行时间。设计好的包装机机构正常的生产率为 120r/min。申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
