总装配图-A0

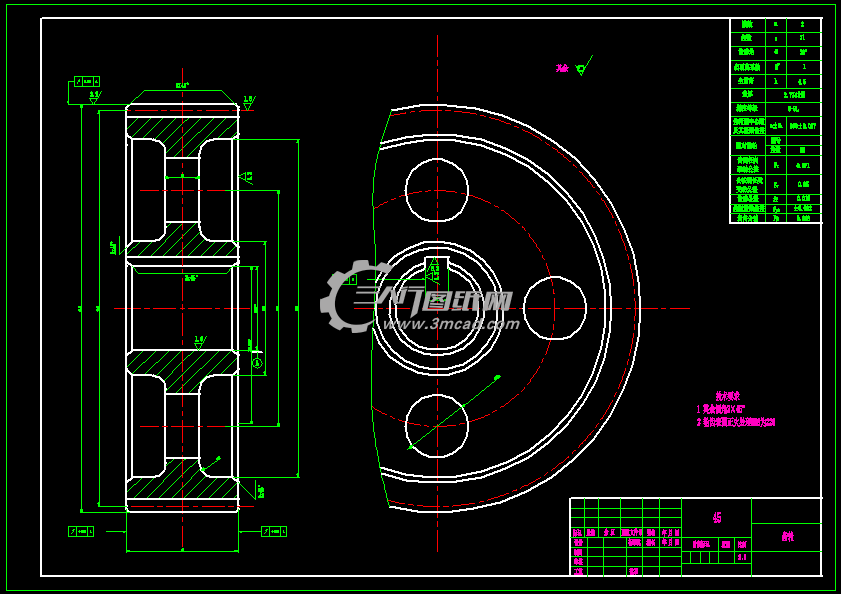

齿轮零件图-A2
废旧轮胎切碎机的结构设计【含CAD图纸】
滚筒部件图-A2
进料口电动机传动-A1
链轮零件图-A2
摘要
转子零件图-A1
设计说明书目录
| ID | 文件名称 | 文件格式 | 文件大小 |
|---|
文件大小：1.79 MB（格式：.zip）
轮胎切碎机是机械式处理废旧轮胎的一种设备，它将前面预加工的轮胎条进一步粗略切碎成15mm左右长橡胶碎块，以备后面的设备继续加工成胶粉。该机构由机架、驱动机构（电动机,减速器）、旋转切削机构、进料机构等组成。其基本工作原理为驱动机构带动旋转切削机构将进料机构进给的橡胶条切碎。切碎后从出料口自动流出。旋转切削机构主要由转子和刀具组成。该机结构简单，加工制造容易，安装方便，并且在结构上采用了自动进料机构，从而降低了人工劳动强度。该机适用于中小型企业生产和使用。本文不仅对这些机构进行了设计，也对主要零部件进行了校核分析申明：内容来自用户上传，著作权归原作者所有，如涉及侵权问题，请与我们联系，我们将及时处理！
